A impedância ocorre em circuitos de corrente alternada (CA) quando o circuito faz oposição ao fluxo de corrente variável no tempo ao ser submetido a uma tensão, ou seja, é a carga resistiva total de um circuito CA. Assim, a impedância representa a oposição do circuito ao fluxo de corrente senoidal.
Quando um determinado componente cria uma resistência e gasta energia em forma de calor por Efeito Joule, a essa oposição chamamos de resistência $ [R] $, e se o componente não gastar em forma de calor temos a reatância, então quando estão presentes a resistência e a reatância $ [X] $, chamamos de impedância.
Apesar de a impedância ser a razão de dois fasores, ela não é um fasor, pois não corresponde a uma grandeza senoidal variante, mas é expressa como um número complexo, possuindo parte real $ [Re] $, equivalente a resistência, e uma parte imaginária $ [Im] $, dada pela reatância. A impedância é expressa em ohms $ [\Omega] $.
$ \displaystyle Z=R+jX $

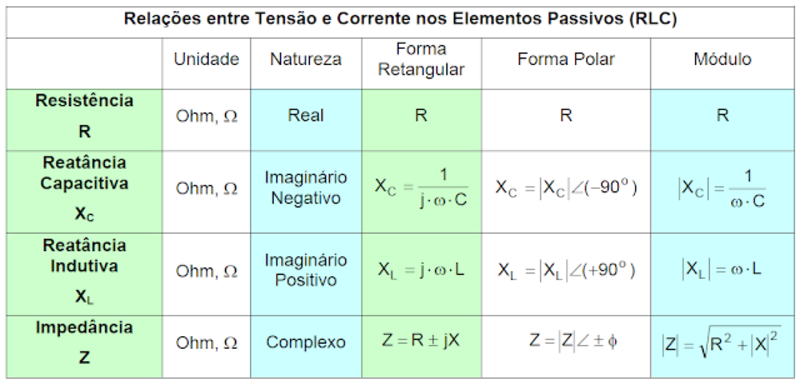

Em um circuito CA definimo a impedância generalizada, que é apresentada pela tabela abaixo
Série
$ \displaystyle Z_{eq} = Z_1 + Z_2 $

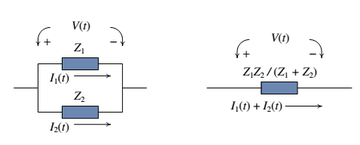

Paralelo
$ \displaystyle \frac{1}{Z_{eq}}=\frac{1}{Z_1}+\frac{1}{Z_2} $
$ \displaystyle Z_{eq} = Z_1 || Z_2 = \frac{Z_1 Z_2}{Z_1+Z_2} $
Conversão de arranjos trifásicos
Referências
- BURIAN JUNIOR, Yaro; LYRA, Ana Cristina Cavalcanti. Circuitos elétricos. São Paulo: Pearson Prentice Hall, c2006. xvi, 302 p. ISBN: 8576050722, 97885760507283.
- MARIOTTO, Paulo Antonio. Análise de circuitos elétricos. São Paulo: Prentice Hall, 2003. 378 p. ISBN: 8587918060.
- IRWIN, J. David. Análise de circuitos em engenharia. 4. ed. São Paulo: Makron Books, c2000. xvi, 848 p. ISBN: 8534606935.
- JOHNSON, David E.; HILBURN, John L.; JOHNSON, Johnny R.. Fundamentos de análise de circuitos elétricos. 4. ed. Rio de Janeiro: Prentice-Hall do Brasil, 1994. 539 p.
- DESOER, Charles A; KUH, Ernest S. Basic circuit theory. Tokyo: McGraw-Hill Kogakusha, 1969. xix, 876 p.
- HAYT, William Hart; KEMMERLY, Jack E. Jack Ellsworth. Análise de circuitos em engenharia. 7. ed. São Paulo: McGraw-Hill, c2008. 858 p. ISBN: 9788577260218.
