A modelagem das redes elétricas de potência no ANAREDE é realizada através da sua representação por meio do desenho de diagramas contendo os elementos que as constituem e os dados que os descrevem. As ferramentas e os instrumentos necessários para a criação destes diagramas estão descritos abaixo.

Barras de Ferramentas

Na barra de ferramentas do ANAREDE constam os instrumentos a serem usados no desenho e análise dos diagramas e seus elementos (Figura 1).

Figura 1 – Barras de Ferramentas do ANAREDE.

Fonte: Manual do usuário do ANAREDE.

As principais ferramentas a serem utilizadas são:

Novo Diagrama

Abre Diagrama

Salva Dados do Diagrama (*.lst)

Salva Dados da Simulação (*.pwf)

Desenhar Elemento

Remover Elemento da Simulação: Remove o desenho do elemento e seus dados de simulação.

Apagar Elemento do Diagrama: Remove o desenho do elemento.

Informações do Elemento

Alinha Elemento no Diagrama

Redimensiona Elemento no Diagrama

Executa o Fluxo de Carga

Ativa / Desativa a Grade de Distribuição dos Elementos: As grades auxiliam na simetria do diagrama

Elementos

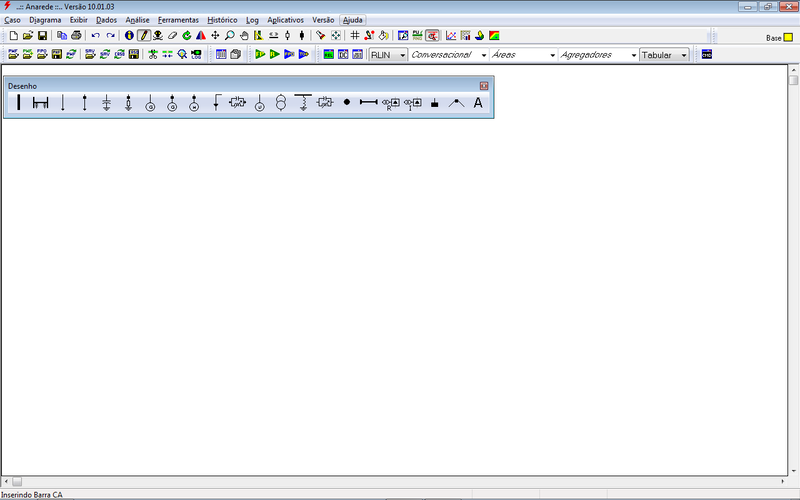

Ao clicar no ícone “Desenhar Elementos” várias opções de elementos são apresentadas em tela para inserção no diagrama.

Figura 2 – Elementos para desenho no diagrama do ANAREDE.

Fonte: Autor

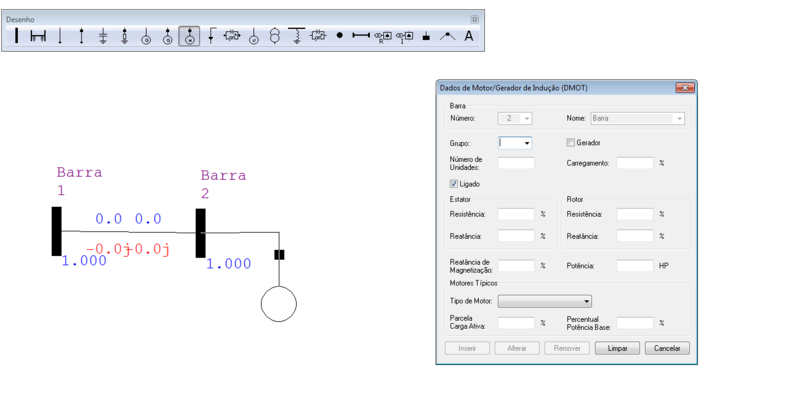

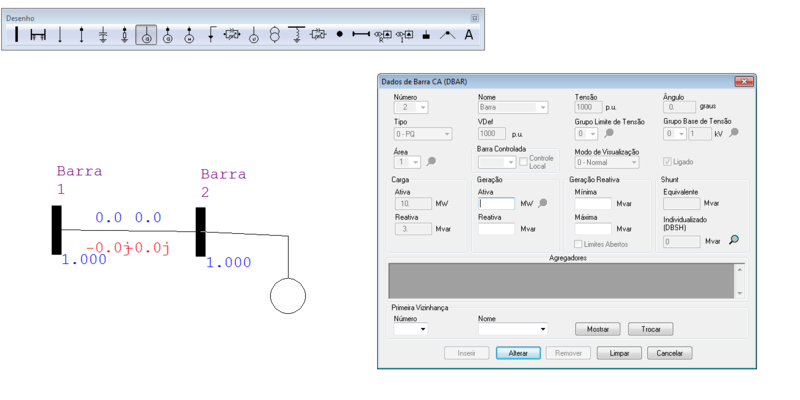

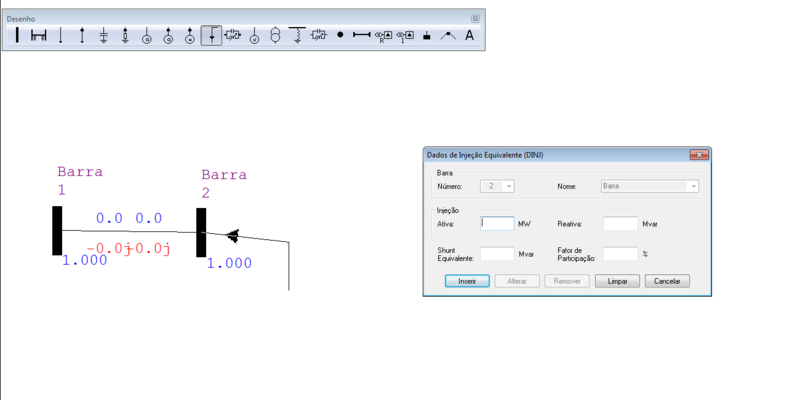

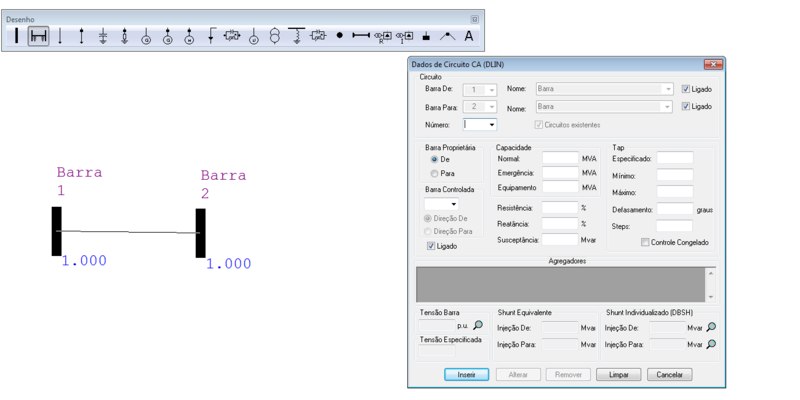

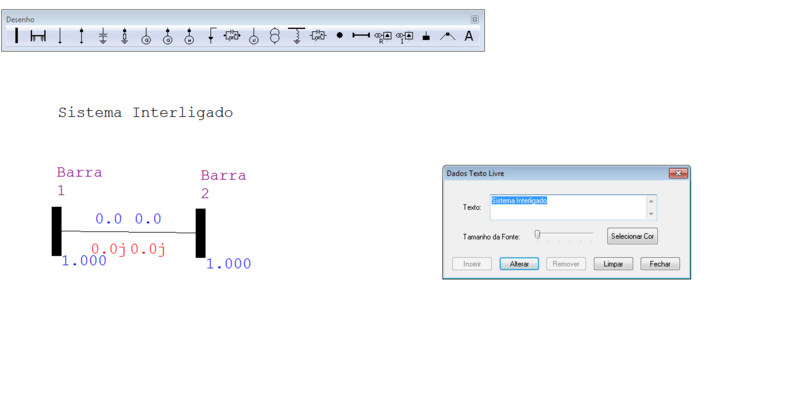

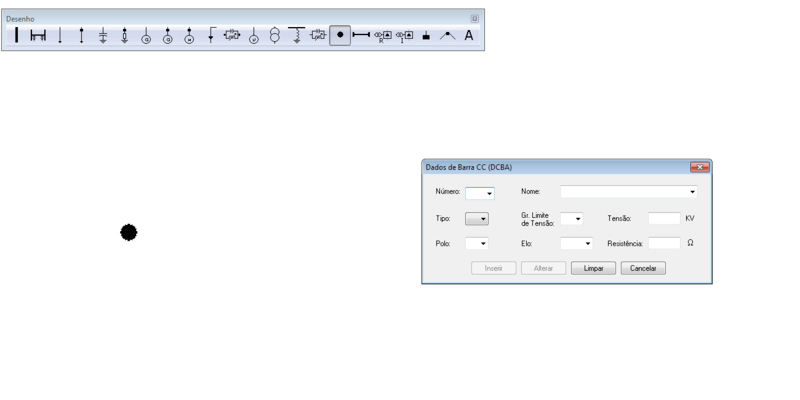

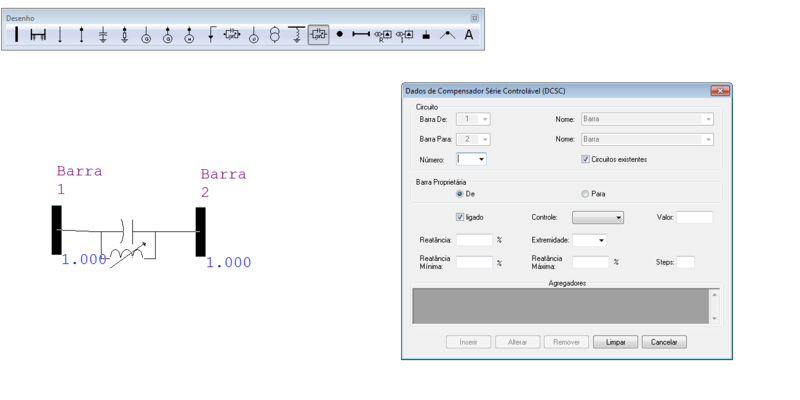

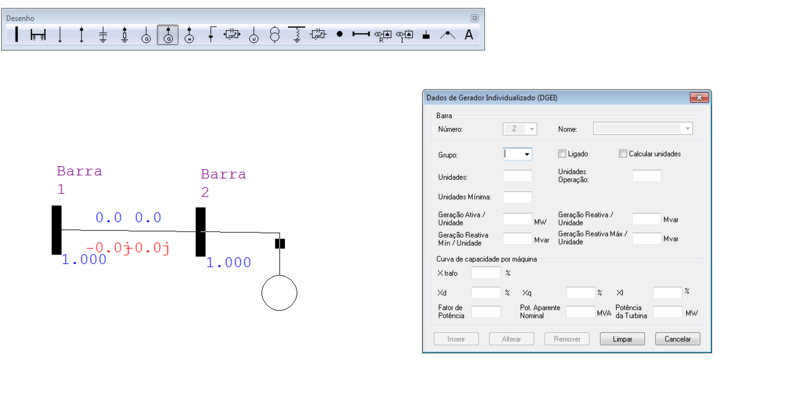

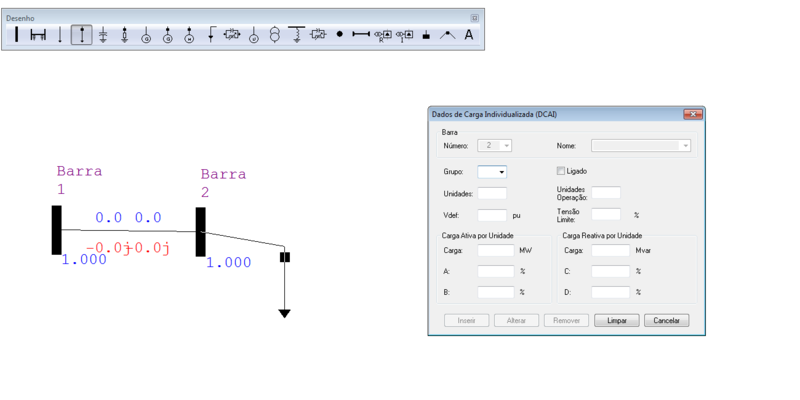

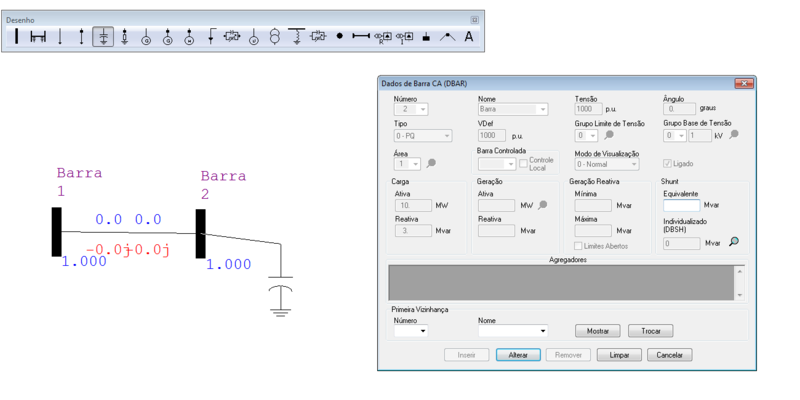

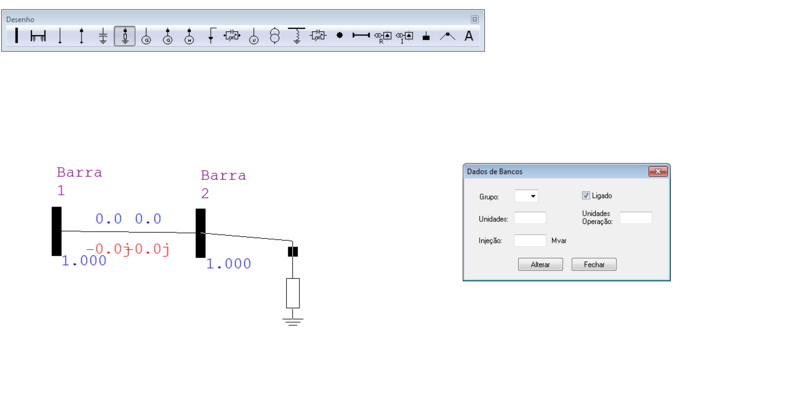

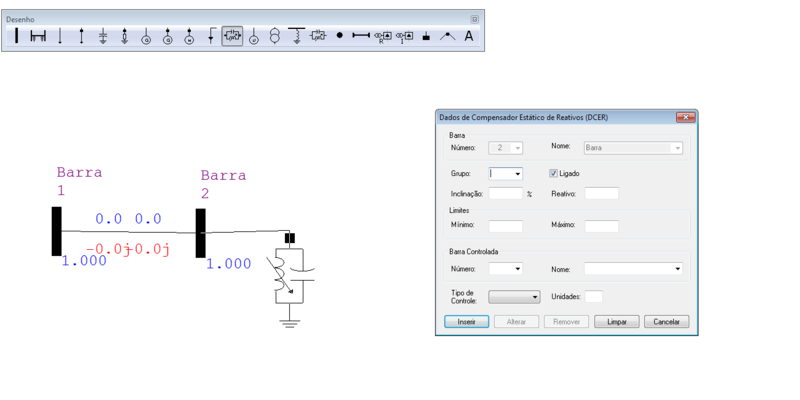

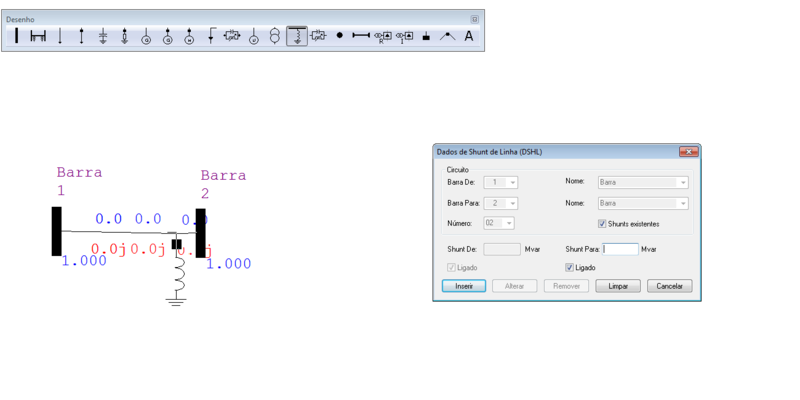

Os principais elementos a serem utilizados nos diagramas são:

Mais do ANAREDE

1. O ANAREDE;
2. Dados de Base de Redes Elétricas;
3. Diagrama de Redes Elétricas de Potência;
4. Modelagem de um SEP no ANAREDE.
